MODUL 04 (TDA2170)
MODUL 04 (TDA8172)
| udskift ved vertikal fejl: | |
| MODUL

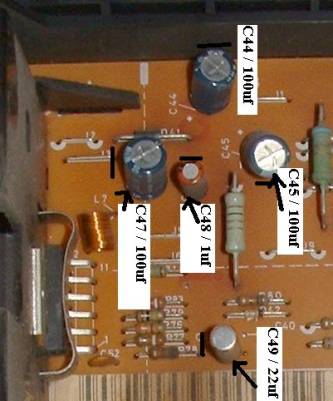

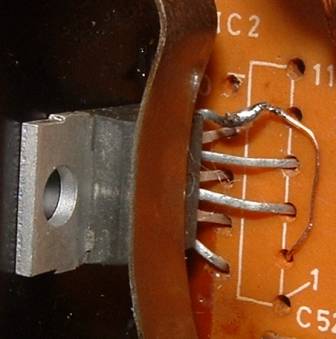

04 IC2- TDA8172 C48- 1uf C49- 22uf C44- 100uf C45- 100uf C47- 100uf |

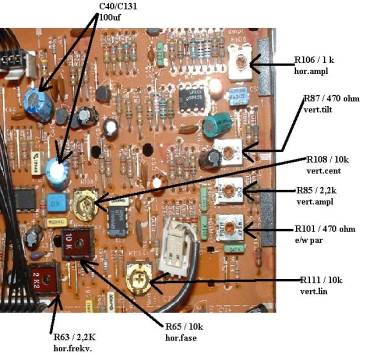

MODUL 26/27 C40 - 100uf C131- 100uf R65 - 10k trimpot R108- 10k trimpot R111- 10k trimpot R63- 2,2/2,5k trimpot R85- 2,2/2,5k trimpot R106- 1k trimpot R101- 470/500 ohm trimpot |
Juster hor.phase R65
(til billede er placeret i midten)
