1.

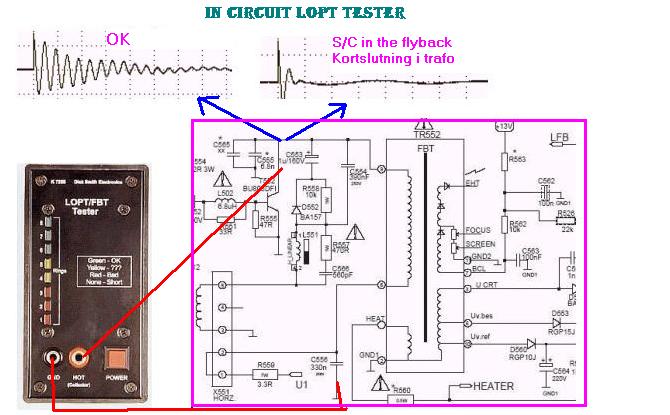

Ringnings metoden (Dick Smith) Link til DICK
SMITH lopt/fbt tester (pdf.fil)
Ring test
*************************************************************************************************
2.
Tone generator (sinus wave)
Forbind som vist på tegningen (tv app. slukket)
Output på tonegenerator stilles så man kan se amplituden oscilliskopet (det er
uden betydning om den er 100mv eller 1v)
Uden at ændre amlituden på tonegen., drejes der fra ca.200Hz til ca
10Khz (omkring ca 2khz til 5khz vil amplituden stige = 3.harmoniske for
afbøjningsspole og kondensator) ,nu drejes der videre fra ca 20khz til 100khz (
ved ca 45khz vil 3.harmoniske for højspændinstrafo og kondensator få amplituden
til at stige) ,hvis amplituden stiger ved ca 70-100khz er trafoen/afbøjningen defekt= kortsluttet
Connect the generator via 1-47kohm resistor to the HOT (C), output 100mV - 1V
,the resonans frequency is 2-5Khz for the deflection coil and 43-46Khz for the
LOPT (if the res.freq. is approx 70-100Khz,the LOPT may be
S/C)
*********************************************************************************************
3.

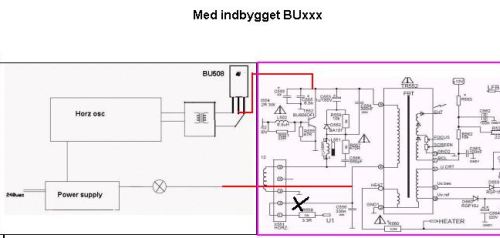

Højspænding/tripler tester

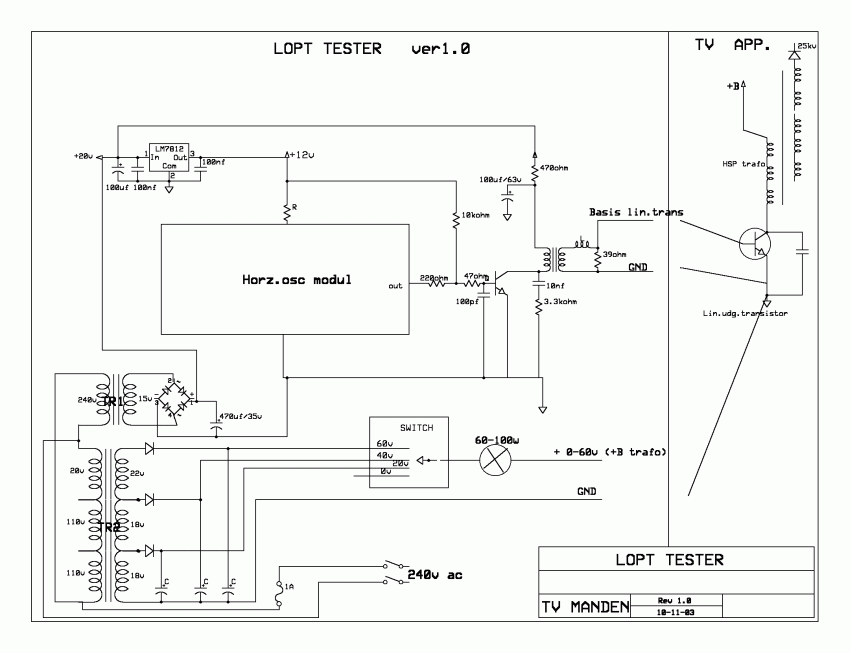

Multi LOPT tester
***************************************************

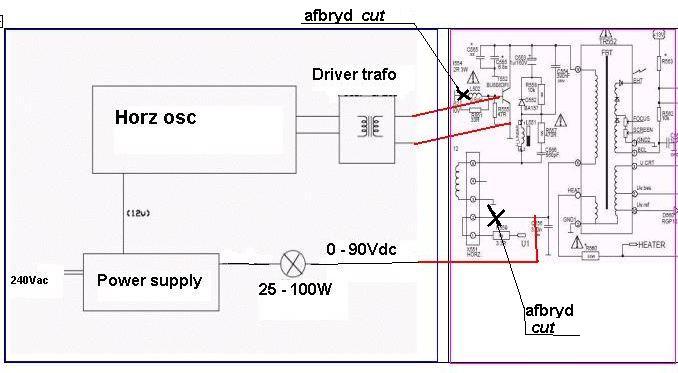

Der er anvendt: et horisontal osc.modul,horisontal, driver m/trafo ,en 25-100w
glødelampe og en powersupply af 2 trafoer.
det hele kan også bare klippes ud af et gammel chassis,som monteres med et par
ledninger
Part list: Hor.osc modul, hor.driver+transformer, 25-100W bulb , power supply
Sådan anvendes testeren:
Lod Basis fri på linieudgangs transistoren
Lod +B fri på højspændingstrafoen
Tilslut ledninger fra testeren til "Basis på lin.udg.transistor",
"Emitter på lin.udg.transistor", " Stel (evt.til Emitter)
" og "+B" på hsp.trafo
Stil +B switch på 0v
Tænd for Testeren
Prøv først med 20v derefter op til 60v
PS: Hvis +B skal være feks.125v og den forsynes med 40v vil
alle målinger være ca.2/3 lavere end foreskrevet i diagrammet
